探访首座地埋式MBR膜废水处理厂，京溪地下净水厂。小编初始天真的认为我们要去的是供水净水厂，到了才晓得，是废水厂，不过厂区优美的环境，着实让人有种想逛下去的欲望，回想起之前参观废水厂，虽有绿植，但那味道还是让小编记忆深刻。但是此次京溪地下净水厂颠覆了以往对废水厂的认识。

京溪地下净水厂规划效果图

厂区环境优美

京溪地下净水厂于 2009年9月开工，2010年6月底建成通水，是我国 首座全地埋式 废水处理厂。设计处理量为 10万吨/天，占地 1.83公顷，服务人口  约13万。

采用当前国际先进的MBR技术，以超、微滤膜分离过程取代传统活性污泥处理中泥水重力沉降分离过程。MBR膜材质为聚偏氟乙烯(PVDF)中空纤维膜。经过一系列处理后，出水水质优于一级A要求，主要用作沙河涌补水。

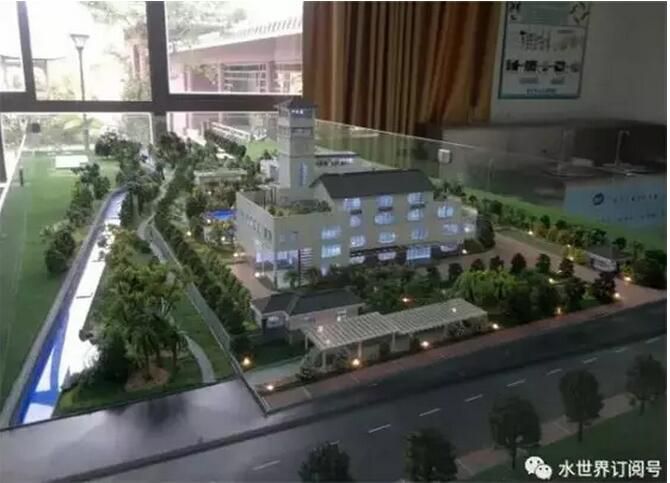

京溪地下净水厂沙盘

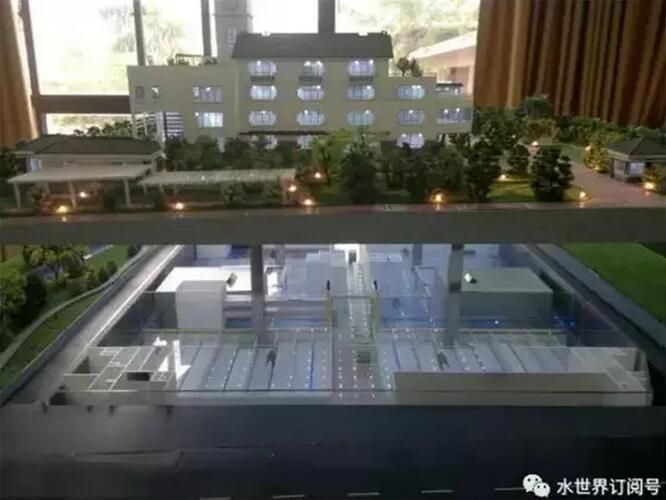

京溪地下净水厂沙盘模型

京溪地下净水厂数字沙盘模型(此2图来源于网络)

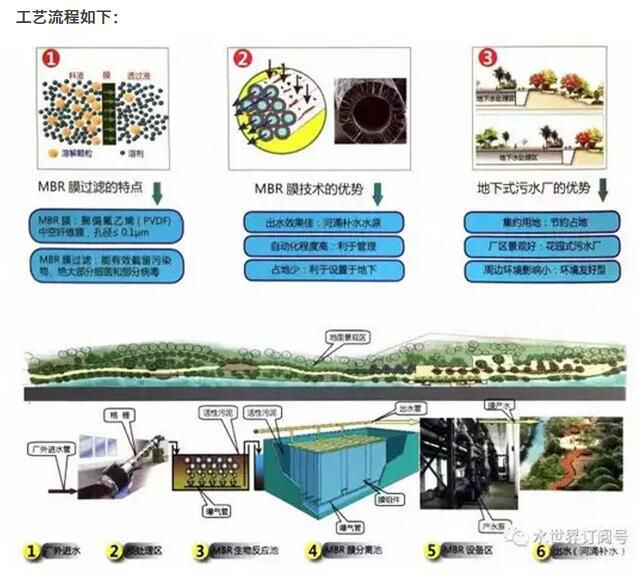

技术步骤如下：

大致过程：废水由管网收集经泵站输送至厂区，先经过预处理(细格栅、曝气沉砂池、精细格栅);然后进入MBR生化反应池;处理后进入MBR膜分离池，经过MBR膜实现泥水分离;最后经过MBR膜过滤后的水由产水泵并经紫外消毒送至厂外。

参观人员一行在听取完京溪地下净水厂相关技术等视频介绍后，首先参观了鼓风机房，该净水厂采用进口磁悬浮离心鼓风机，具有高效节能、低噪音、运行可靠等优点，共设有8台鼓风机，其中4台用于生化反应池，另4台用于膜池，均为3用1备。

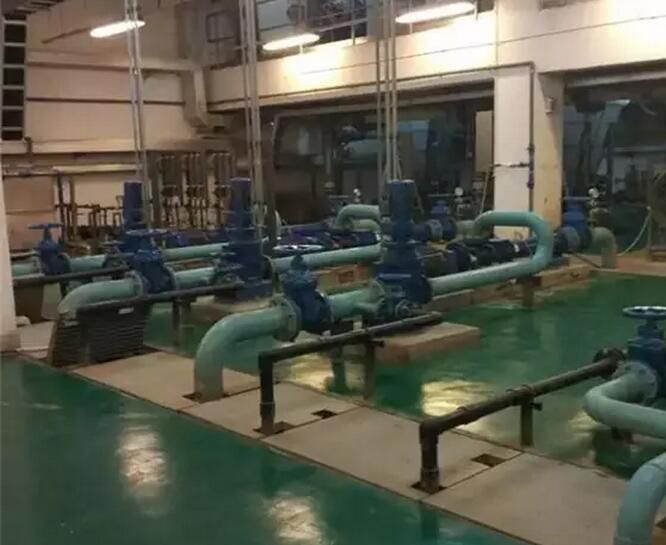

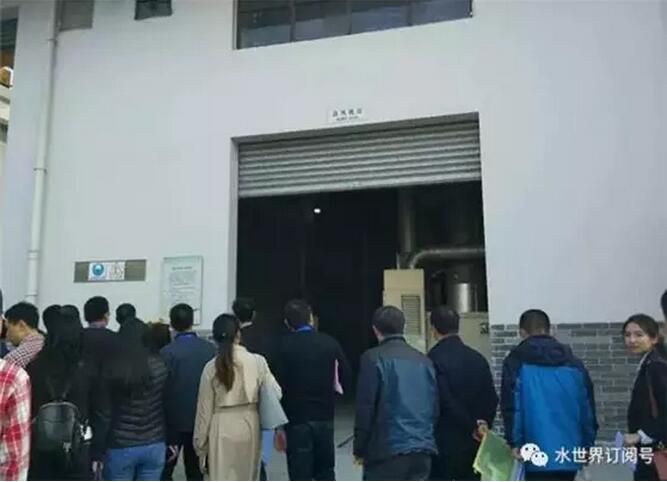

鼓风机房

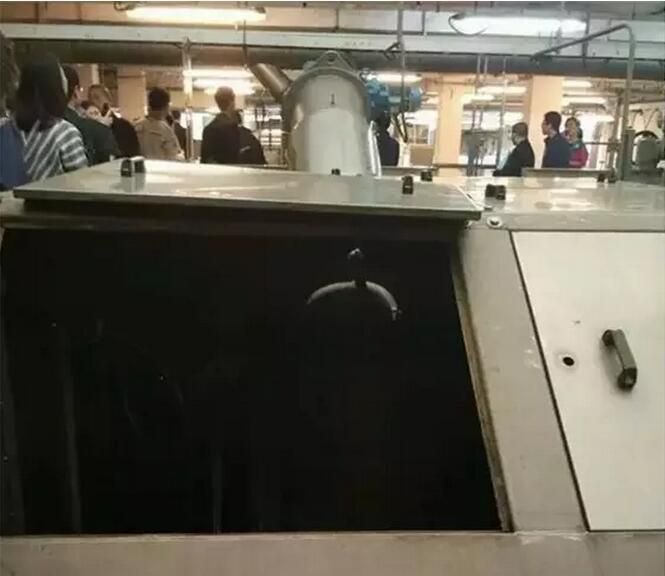

转鼓式细格栅

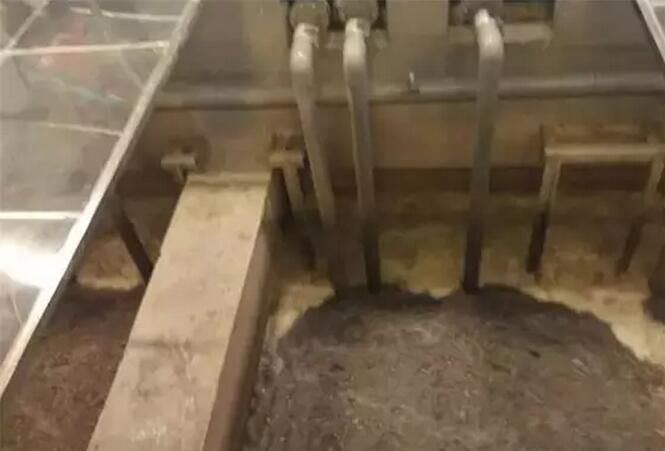

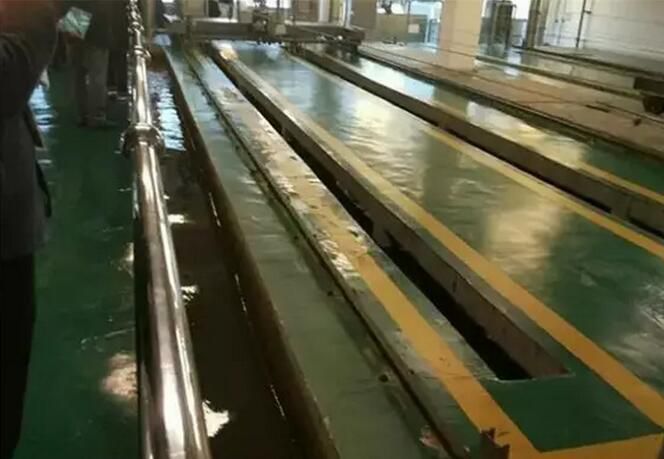

曝气沉砂池

膜池

脱水机房

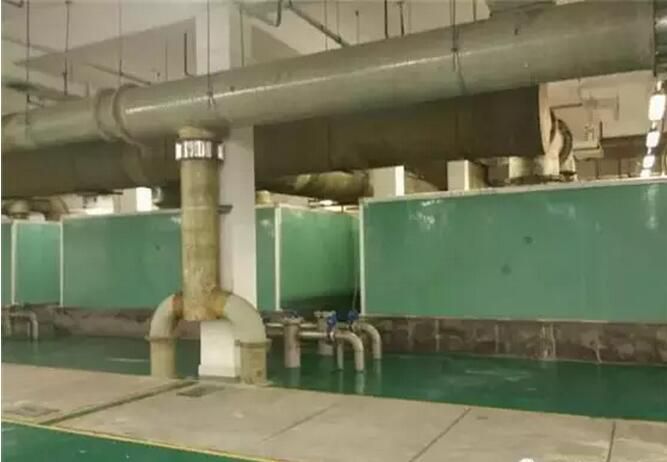

除臭装置

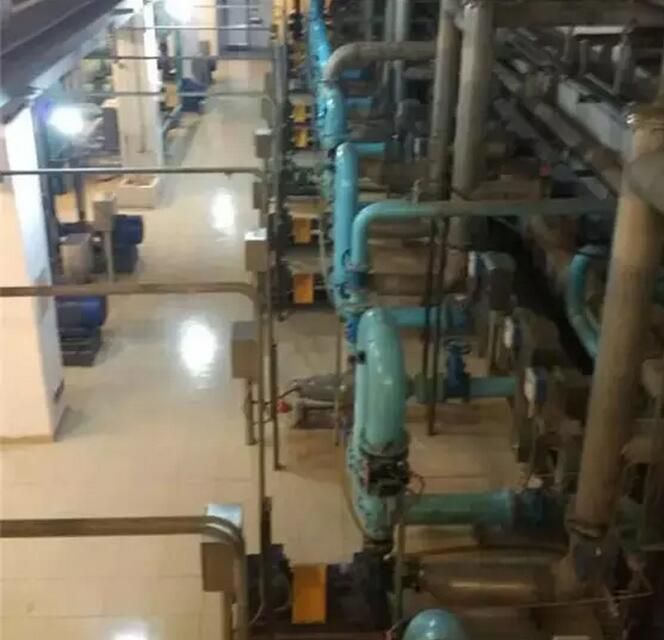

产水泵

紫外消毒出水

工程设计特点：

1.全地埋式集约化布置

京溪地下净水厂建设在人口较为密集的地区，用地面积非常紧张。工程采用了双层全地埋式的设计，大大节约了占地，并且将地表建设成了园林式的公园，为废水厂处理与市民的关系提供了一种新思路。

同时，京溪地下净水厂的各构筑物使用组团式结构布置，并按以下原则优化：各控制性处理构筑物均采用框架结构; 各控制性处理构筑物之间尽量不留空间,  直接连通,节约了建筑物间互相连接的工程量，形成组团式结构以节约占地面积和工程投资。

2. 先进的A2/O-MBR水处理系统

由A2 /O 技术与膜分离工艺结合而成的具有同步脱氮除磷功能的A2 /O-MBR技术, 进一步拓展了MBR 的利用范畴, 使MBR  在城市废水再生利用中得到更广大的利用。同时, A2 /O -MBR 技术中高浓度的MLSS、独立控制的水力停留时间( HRT )和污泥停留时间(  SRT)、回流比及污泥负荷率等也会产生与传统A2 /O 技术不同的影响。

3. 先进的仪表与自控工艺

(1) 京溪废水处理厂的集中管理、分散控制系统由一个中央控制站和多个现场控制站和所属分控站、高速数据通道组成,  保证了废水处理厂的运行控制灵活、可调、简便和稳定、可靠。

(2) 设置在线检测仪表、监控、安保红外线、消防自动报警等自控系统。

(3) 增设现代化的电力自动监控系统，对京溪废水处理厂的高低压配电系统、变压器、直流屏、UPS 电源系统等实施自动监测(高压系统可控制)  ,实现电力系统的自动化, 提高供配电系统运行的可靠性。
